Potenciometro

usos que posee la resistencia o resistorvariable mecánica (con cursor y de al menos tres terminales). El usuario al manipularlo, obtiene entre el terminal central (cursor) y uno de los extremos una fracción de la diferencia de potencial total, se comporta como un divisor de tensión o voltaje

ConstrucciónEditar

Tipos de resistencia de variación mecánica para su uso como potenciómetros:

Impresas , realizadas con una pista de carbón o de cermet sobre un soporte duro como papel baquelizado (cartón prespan), fibra de vidrio, baquelita, etc. La pista tiene sendos contactos en sus extremos y un cursor conectado a un patín que se desliza por la pista resistiva.
Bobinadas, consistentes en un arrollamiento toroidal de un hilo resistivo (por ejemplo, constantán) con un cursor que mueve un patín sobre el mismo.
Tipos:
Potenciómetros de Mando. Son adecuados para su uso como elemento de control de la tensión en los aparatos electrónicos.
Potenciómetros de ajuste. Controlan la tensión preajustándola, normalmente en fábrica. El usuario no suele tener que retocar, por lo que no suelen ser accesibles desde el exterior.
Según la ley de variación de la resistencia $R=\rho (\theta )$ :
- Variación lineal. La resistencia es directamente proporcional al ángulo de giro. Denominados con una letra Bsegún la normativa actual (anteriormente A).
- Variación Logarítmica. La resistencia depende logarítmicamente del ángulo de giro. Denominados con una letra Asegún normativa actual (anteriormente B).
- Variación Senoidal. La resistencia es proporcional al seno del ángulo de giro. Dos potenciómetros senoidales solidarios y girados 90° proporcionan el seno y el coseno del ángulo de giro. Pueden tener topes de fin de carrera o no.
- Variación Antilogarítmica. La resistencia es directamente proporcional a 10 con potencia el ángulo girado. Generalmente denominados con una letra F.
- Potenciómetros multivuelta. Para un ajuste fino de la resistencia existen potenciómetros multivuelta, en los que el cursor va unido a un tornillo desmultiplicador, de modo que para completar el recorrido necesita varias vueltas del órgano de mando.

  Circuito impreso.Edita

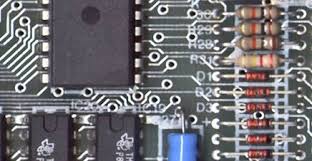

En electrónica, una “placa de circuito impreso” (del inglés: Printed Circuit Board, PCB), es una superficie constituida por caminos, pistas o busesde material conductor laminadas sobre una base no conductora. El circuito impreso se utiliza para conectar eléctricamente a través de las pistas conductoras, y sostener mecánicamente, por medio de la base, un conjunto de componentes electrónicos. Las pistas son generalmente de cobre, mientras que la base se fabrica generalmente de resinas de fibra de vidrio reforzada, cerámica, plástico, teflón o polímeros como la baquelita.

Composición física.

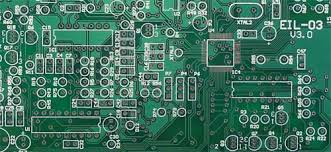

- La mayoría de los circuitos impresos están compuestos por entre una a dieciséis capas conductoras, separadas y soportadas por capas de material aislante (sustrato) laminadas (pegadas) entre sí. Normalmente, la cantidad de capas de una PCB depende de la cantidad de señales que se quieren rutar.

  Las capas pueden conectarse a través de orificios, llamados vías. Los orificios pueden ser electorecubiertos; para conectar cada capa del circuito, el fabricante mediante un proceso químico, deposita en todas las superficies expuestas del panel, incluyendo las paredes del agujero una fina capa de cobre químico, esto crea una base metálica de cobre puro; o también se pueden utilizar pequeños remaches. Los circuitos impresos de alta densidad pueden tener “vías ciegas”, que son visibles en solo un lado de la tarjeta, o “vías enterradas”, que no son visibles en el exterior de la tarjeta.
layers.
Diseño.Editar

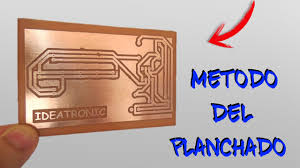

Usualmente un ingeniero (eléctrico o electrónico) diseña el circuito y un especialista diseña el circuito impreso. El diseñador debe obedecer numerosas normas para diseñar un circuito impreso que funcione correctamente y que al mismo tiempo sea barato de fabricar.
Editar

Tecnología de montaje superficial

La tecnología de montaje superficialfue desarrollada en la década de 1960, ganó impulso en Japón en la década de 1980, y se hizo popular en todo el mundo a mediados de la década de 1990.Los componentes fueron mecánicamente rediseñados para tener pequeñas pestañas metálicas que podían ser soldadas directamente a la superficie de los circuitos impresos. Los componentes se hicieron mucho más pequeños, y el uso de componentes en ambos lados de las tarjetas se hizo mucho más común, permitiendo una densidad de componentes mucho mayor.El montaje superficial o de superficie se presta para un alto grado de automatización, reduciendo el costo en mano de obra y aumentando las tasas de producción. Estos dispositivos pueden reducir su tamaño entre una cuarta a una décima parte, y su costo entre la mitad y la cuarta parte, comparado con componentes through hole.
